Trong thế giới của các linh kiện điện tử, cuộn cảm đóng một vai trò thầm lặng nhưng vô cùng quan trọng, là yếu tố thiết yếu cho hoạt động của vô số thiết bị mà chúng ta sử dụng hàng ngày. Từ những chiếc radio cũ kỹ cho đến các bộ khuếch đại âm thanh cao cấp, từ các mạch lọc nhiễu tinh vi đến trái tim của các bộ nguồn xung hiện đại, sự hiện diện của cuộn cảm là không thể phủ nhận. Hiểu rõ về cấu tạo, nguyên lý hoạt động và các ứng dụng của cuộn cảm không chỉ giúp chúng ta nắm bắt sâu hơn về kỹ thuật điện tử mà còn mở ra cánh cửa khám phá những tiềm năng công nghệ mới. Bài viết này, được biên soạn bởi BRAND_CUA_BAN, sẽ đi sâu vào thế giới của cuộn cảm, làm sáng tỏ những khía cạnh quan trọng nhất của linh kiện này.
Cuộn Cảm Là Gì? Khái Niệm Cơ Bản
Cuộn cảm, hay còn được biết đến với các tên gọi như cuộn từ, cuộn cảm từ, về bản chất là một linh kiện điện tử thụ động. Cấu tạo cốt lõi của nó là một đoạn dây dẫn, thường là đồng, được quấn quanh một lõi. Lõi này có thể được làm từ nhiều loại vật liệu khác nhau, từ các vật liệu dẫn từ như sắt non, nam châm, cho đến đơn giản là không khí. Khi dòng điện chạy qua các vòng dây này, một từ trường sẽ được sinh ra xung quanh cuộn cảm. Đặc tính quan trọng nhất của cuộn cảm là độ tự cảm (inductance), được đo bằng đơn vị Henry (H), thể hiện khả năng chống lại sự thay đổi của dòng điện chạy qua nó. Theo Wikipedia, định nghĩa về cuộn cảm làm nền tảng cho mọi ứng dụng sau này của nó trong kỹ thuật điện tử.
Ký Hiệu Cuộn Cảm Trong Sơ Đồ Mạch
Để biểu diễn cuộn cảm một cách trực quan trong các sơ đồ mạch điện tử, các kỹ sư đã quy ước những ký hiệu tiêu chuẩn. Tùy thuộc vào loại cuộn cảm và mục đích sử dụng trong mạch, các ký hiệu này có thể thay đổi đôi chút, nhưng về cơ bản, chúng đều thể hiện hình ảnh cuộn dây được quấn. Việc nhận diện đúng ký hiệu cuộn cảm là bước đầu tiên để hiểu và phân tích một sơ đồ mạch điện phức tạp. Những ký hiệu này giúp các nhà thiết kế và kỹ thuật viên giao tiếp hiệu quả với nhau về các thành phần trong mạch.
Phân Tích Cấu Tạo Chi Tiết Của Một Cuộn Cảm
Một cuộn cảm tiêu chuẩn, trong thực tế, bao gồm hai thành phần chính: phần dây quấn và phần lõi. Dây quấn thường được chế tạo từ vật liệu dẫn điện tốt như đồng, với kích thước, số vòng, khoảng cách giữa các vòng và cả chất liệu có thể thay đổi linh hoạt để đáp ứng yêu cầu thiết kế cụ thể. Phần lõi, nơi từ trường tập trung, có thể là không khí hoặc các vật liệu có tính dẫn từ cao. Điểm khác biệt quan trọng giữa cuộn cảm lý tưởng và cuộn cảm thực tế nằm ở chỗ cuộn cảm thực tế còn sở hữu thêm điện trở thuần (do điện trở của dây dẫn) và điện dung ký sinh (do sự cách điện giữa các vòng dây). Sự tồn tại của điện dung và điện trở này ảnh hưởng đến đặc tính tần số của cuộn cảm, một yếu tố cần được cân nhắc kỹ lưỡng trong thiết kế mạch.
Đa Dạng Các Loại Cuộn Cảm Phổ Biến Hiện Nay
Thế giới cuộn cảm vô cùng phong phú với nhiều cách phân loại khác nhau, dựa trên mục đích ứng dụng, chất liệu lõi, hay hình dáng bên ngoài.
Phân Loại Theo Ứng Dụng Thực Tế
Trong các mạch điện tử, cuộn cảm đóng vai trò đa dạng, từ đó dẫn đến sự phân loại theo chức năng cụ thể:
- Cuộn cảm cao tần: Được thiết kế để hoạt động hiệu quả ở các dải tần số cao.
- Cuộn cảm âm tần: Sử dụng trong các mạch xử lý tín hiệu âm thanh.
- Cuộn cảm dòng cung cấp điện và nguồn: Đóng vai trò quan trọng trong việc ổn định và lọc dòng điện trong các bộ nguồn.
- Cuộn cảm cho mạch chung: Thường dùng để triệt tiêu nhiễu tín hiệu chung trên cả hai đường dây.
Phân Loại Theo Chất Liệu và Hình Dáng Lõi
Đây là cách phân loại phổ biến nhất, gắn liền với đặc tính vật lý và hiệu suất của cuộn cảm:
-
Cuộn cảm lõi rỗng (Air Core Inductor): Loại này không có lõi vật liệu dẫn từ, thay vào đó là không khí hoặc vật liệu phi từ tính. Chúng thường có độ tự cảm thấp nhưng lại có khả năng hoạt động ở tần số rất cao mà không bị bão hòa từ, do đó được ứng dụng trong các thiết bị thu sóng radio, TV hoặc các bộ dao động tần số cao.

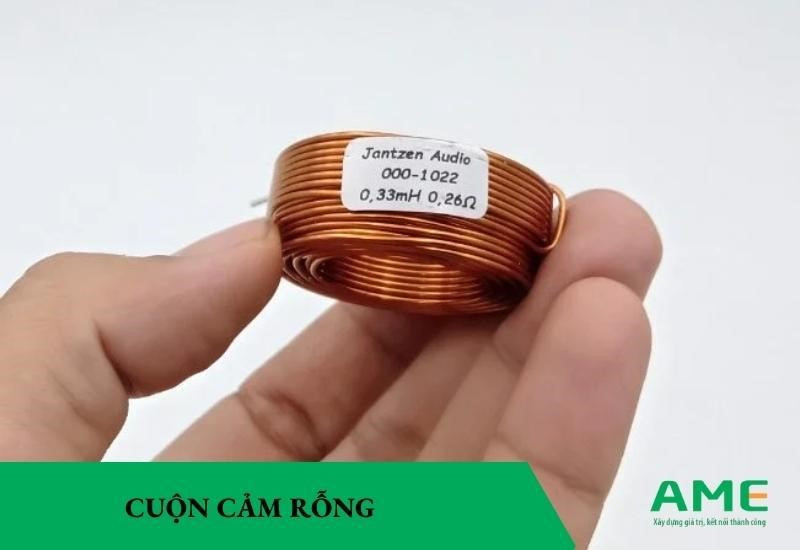

Cuộn cảm lõi rỗng -
Cuộn cảm lõi Ferrite (Ferrite Core Inductors): Lõi Ferrite, một loại gốm oxit kim loại (chủ yếu là Fe2O3), mang lại tổn hao lõi thấp ở tần số cao và chi phí sản xuất hợp lý, làm cho loại cuộn cảm này trở nên rất phổ biến.
-
Cuộn cảm lõi hình xuyến (Toroidal Core Inductors): Thiết kế dạng xuyến giúp giảm thiểu tối đa sự rò rỉ từ thông ra bên ngoài, mang lại hiệu suất cao. Chúng thường được sử dụng trong các bộ nguồn chuyển mạch và các ứng dụng đòi hỏi độ chính xác cao.

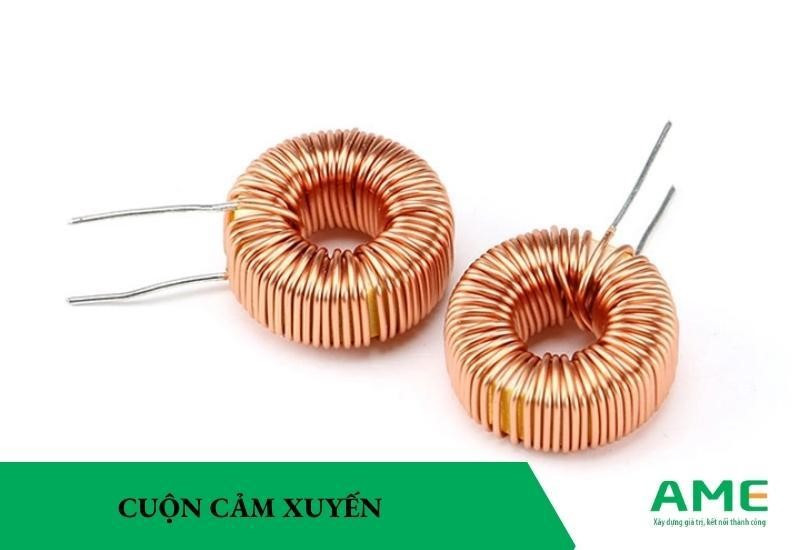

Cuộn cảm xuyến -
Cuộn cảm ống chỉ (Bobbin based Inductors): Thường thấy trong các bộ nguồn xung hoặc các mạch chuyển đổi năng lượng.
-
Cuộn cảm nhiều lớp (Multi Layer Inductors): Với cấu trúc nhiều lớp và lõi làm từ vật liệu có độ thấm từ cao, loại này giảm thiểu độ trễ và tổn thất dòng điện.
-
Cuộn cảm màng mỏng (Thin Film Inductor): Là các cuộn cảm nhỏ gọn, thường ở dạng chip, ứng dụng trong các mạch tần số cao hoặc các bộ dao động có giá trị nano Henry.
Vai Trò Và Công Dụng Quan Trọng Của Cuộn Cảm Trong Mạch Điện Tử
Cuộn cảm không chỉ là một thành phần trang trí trong mạch điện tử; nó đảm nhiệm nhiều chức năng cốt lõi:
- Chặn dòng điện cao tần: Khả năng cản trở dòng điện xoay chiều tần số cao làm cho cuộn cảm trở thành bộ lọc hiệu quả, loại bỏ các tín hiệu nhiễu không mong muốn.
- Tạo mạch cộng hưởng: Khi kết hợp với tụ điện, cuộn cảm tạo thành mạch LC có khả năng cộng hưởng ở một tần số nhất định, là nền tảng cho các bộ lọc và bộ dao động.
- Điều chỉnh tần số: Trong các thiết bị thu sóng vô tuyến như TV hay radio, cuộn cảm giúp tinh chỉnh tần số thu để bắt được tín hiệu mong muốn.
- Cho phép dòng điện một chiều: Ngược lại với tín hiệu xoay chiều, cuộn cảm ít cản trở dòng điện một chiều, cho phép nó đi qua dễ dàng.
Giải Mã Nguyên Lý Hoạt Động Của Cuộn Cảm
Nguyên lý hoạt động của cuộn cảm có thể được giải thích dựa trên hai loại dòng điện chính:
-
Trong dòng điện một chiều (DC): Khi dòng điện một chiều chạy qua cuộn cảm, nó hoạt động gần như một điện trở thuần có điện trở bằng 0 (lý tưởng) hoặc rất nhỏ (thực tế). Dòng điện này tạo ra một từ trường B ổn định trong lõi.
-
Trong dòng điện xoay chiều (AC): Khi dòng điện xoay chiều đi qua, từ trường B sinh ra cũng biến thiên theo thời gian. Sự biến thiên này tạo ra một điện trường E vuông góc với từ trường, và theo định luật cảm ứng điện từ, nó sinh ra một sức điện động tự cảm chống lại sự thay đổi của dòng điện ban đầu. Tần số của dòng điện xoay chiều càng cao, sự cản trở (cảm kháng) của cuộn cảm càng lớn. Cuộn cảm còn đóng vai trò quan trọng trong việc lọc nhiễu trong các mạch nguồn, đảm bảo dòng điện ổn định.

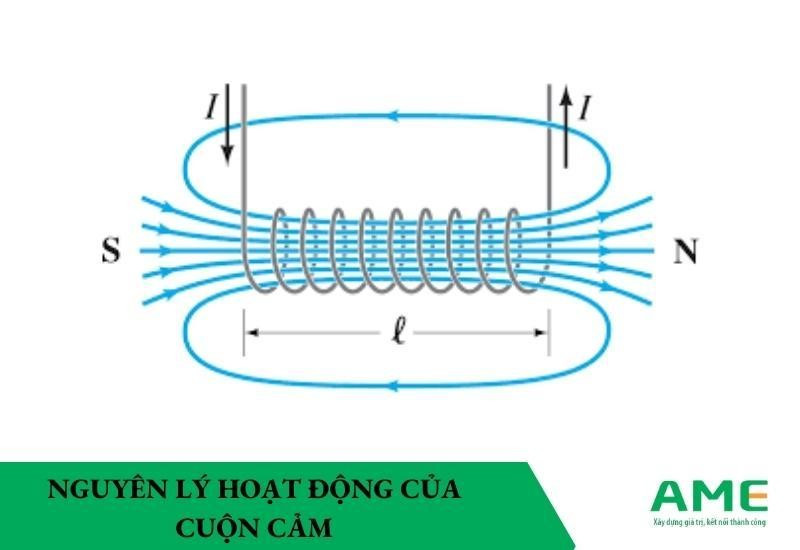

Nguyên lý hoạt động của cuộn cảm
Những Thông Số Kỹ Thuật Cơ Bản Cần Nắm Vững Về Cuộn Cảm
Để lựa chọn và sử dụng cuộn cảm hiệu quả, việc hiểu rõ các thông số kỹ thuật là vô cùng cần thiết:
-
Hệ số tự cảm (L): Đại lượng đo lường khả năng tích trữ năng lượng từ trường của cuộn cảm khi có dòng điện biến thiên. Nó phụ thuộc vào số vòng dây, tiết diện lõi, chiều dài và vật liệu làm lõi.
-
Cảm kháng (ZL): Khả năng cản trở dòng điện xoay chiều của cuộn cảm, tỉ lệ thuận với tần số dòng điện và hệ số tự cảm.
-
Hệ số phẩm chất (Q): Thể hiện mức độ “lý tưởng” của cuộn cảm, cho biết tỷ lệ giữa năng lượng từ trường được tích trữ và năng lượng bị hao hụt. Hệ số Q càng cao, cuộn cảm càng tốt.
-
Điện dung tạp tán: Là điện dung ký sinh giữa các vòng dây, ảnh hưởng đến hiệu suất ở tần số cao.
-
Điện trở thuần (r): Điện trở của dây dẫn, gây ra hao tổn năng lượng dưới dạng nhiệt.
-
Dòng điện bão hòa: Giá trị dòng điện tối đa mà lõi từ có thể chịu được trước khi bão hòa, làm giảm độ tự cảm của cuộn cảm.
-
Dung kháng: Tác động như một tụ điện ở tần số cao, và ngược lại với cảm kháng.
-
Tần số cộng hưởng: Tần số mà tại đó cảm kháng và dung kháng của cuộn cảm cân bằng nhau, khiến trở kháng của nó đạt mức cực đại (mạch cộng hưởng song song) hoặc cực tiểu (mạch cộng hưởng nối tiếp).

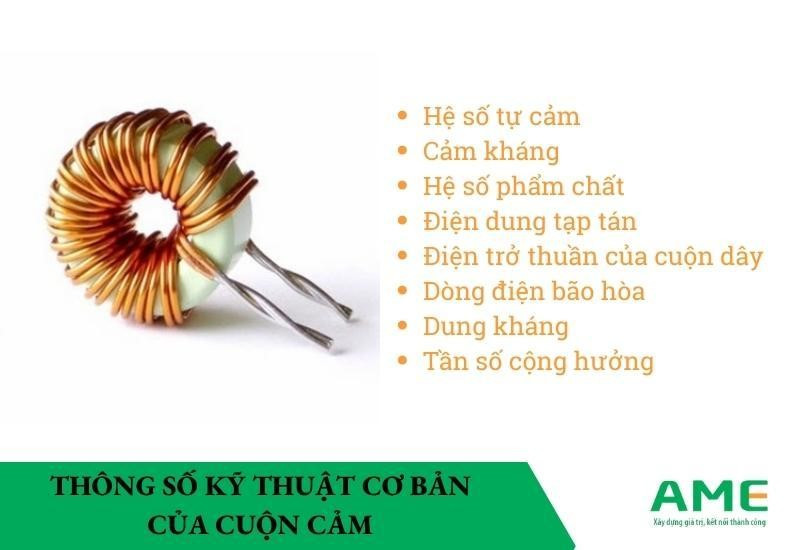

Thông số kỹ thuật cơ bản của cuộn cảm
Hướng Dẫn Đọc Giá Trị Cuộn Cảm Dựa Trên Vạch Màu
Việc đọc giá trị cuộn cảm, đặc biệt là các loại nhỏ, thường dựa vào hệ thống vạch màu tương tự như điện trở.
Cuộn cảm với 4 vạch màu
Hệ thống này quy định:
- Vạch 1 & 2: Hai chữ số đầu tiên của giá trị điện cảm.
- Vạch 3: Số lượng số 0 cần thêm vào, đơn vị tính là micro Henry (μH).
- Vạch 4: Sai số cho phép của giá trị điện cảm (dung sai %).
Cuộn cảm với 5 vạch màu
Loại này thường dành cho các ứng dụng quân sự hoặc yêu cầu độ chính xác cao:
- Vạch 1: Thường có màu bạc, chỉ định ứng dụng đặc biệt.
- Vạch 2 & 3: Hai chữ số đầu tiên của giá trị điện cảm.
- Vạch 4: Hệ số nhân.
- Vạch 5: Sai số (dung sai %).
Ví dụ, một cuộn cảm có các vạch màu: Bạc, Xanh dương, Xanh lá, Nâu, Đỏ sẽ có giá trị điện cảm là 65 x 10¹ μH, tương đương 650 μH, với sai số tùy thuộc vào quy ước vạch thứ 5.
<img src="https://cungunggiaovien.com/wp-content/uploads/2026/07/cach-doc-gia-tri-cuon-cam.jpg" alt="Cách đọc giá trị cuộn cảm" width="800" height="550">Khám Phá Ứng Dụng Đa Dạng Của Cuộn Cảm Trong Cuộc Sống
Sức mạnh của cuộn cảm được thể hiện rõ nét qua vô số ứng dụng thực tế:
Trong Nam Châm Điện và Động Cơ Điện
Khi dòng điện chạy qua cuộn cảm quấn quanh lõi sắt, nó tạo ra từ trường mạnh mẽ, biến lõi sắt thành nam châm điện. Hiện tượng này là cơ sở cho hoạt động của nhiều thiết bị như động cơ điện, loa phát thanh, và các thiết bị điện từ khác.
<img src="https://cungunggiaovien.com/wp-content/uploads/2026/07/ung-dung-cua-cuoonjcamr-trong-nam-cham-dien.jpg" alt="Ứng dụng của cuộn cảm trong nam châm điện" width="800" height="550">Trong Rơ Le Điện Tử
Rơ le, một thiết bị đóng ngắt mạch điện tử, hoạt động dựa trên nguyên lý tương tự nam châm điện. Cuộn cảm trong rơ le tạo ra lực từ để đóng hoặc ngắt các tiếp điểm, cho phép điều khiển mạch điện từ xa hoặc tự động.
<img src="https://cungunggiaovien.com/wp-content/uploads/2026/07/ung-dung-trong-ro-le-nhiet.jpg" alt="Ứng dụng trong rơ le nhiệt" width="800" height="550">Trong Mạch Lọc và Nguồn Xung
Cuộn cảm là bộ phận không thể thiếu trong các mạch lọc âm thanh, lọc nhiễu tần số và trong các bộ nguồn xung (SMPS). Chúng giúp ổn định điện áp, loại bỏ gợn sóng và đảm bảo dòng điện sạch cho các thiết bị nhạy cảm.
Trong Máy Biến Áp
Máy biến áp, thiết bị quan trọng trong việc thay đổi điện áp, về cơ bản là sự kết hợp của hai hoặc nhiều cuộn cảm quấn trên cùng một lõi từ. Cuộn cảm cho phép truyền năng lượng từ mạch sơ cấp sang mạch thứ cấp thông qua cảm ứng điện từ, giảm điện áp từ lưới điện hàng trăm kW xuống mức sử dụng dân dụng.
<img src="https://cungunggiaovien.com/wp-content/uploads/2026/07/ung-dung-trong-may-bien-ap.jpg" alt="Ứng dụng trong máy biến áp" width="800" height="550">Trong Motor và Các Thiết Bị Khác
Cuộn cảm cũng đóng vai trò quan trọng trong việc biến đổi điện năng thành cơ năng trong các loại motor, từ đó vận hành nhiều thiết bị hàng ngày như quạt, máy bơm, và thậm chí cả đèn tín hiệu giao thông.
Tóm lại, cuộn cảm là một linh kiện điện tử có tầm ảnh hưởng sâu rộng, là nền tảng cho sự phát triển của nhiều công nghệ hiện đại. Từ những nguyên lý cơ bản đến các ứng dụng phức tạp, cuộn cảm tiếp tục chứng tỏ vai trò không thể thay thế của mình trong thế giới kỹ thuật điện và điện tử.
